Modified
Sine
wave
220Vac 출력

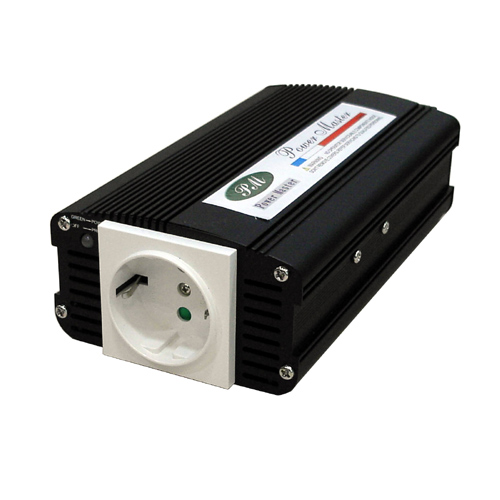

디지털 방식으로 설계된 AH 시리즈 로얄인버터는 인버터 내부에 장착된 최첨단
마이크로
컴퓨터 제어회로에서 유사 정현파를 생성하며 일반 가정에 사용하는 전등
,
TV, 각종 전동공구, 전광판,
냉장고
,
전자레인지
,
모터 부하, 전열선
,
에어컨등과 같은 전기, 전자제품에 사용이 가능하며 가격대비 우수한 고효율 인버터 입니다
.
자동조절 냉각 팬에 의한 방열
설
계
부하의
증가에 의한 발열을 외부의 케이스 자체의
방열 판에
통풍을 고려한 레이아웃에 의해 효과적인
방열을 합니다
.
비교적 높은 주의
온도에서도 장시간의 운전을 할 수 있습니다
.
온도센서에 의해서 자동으로 동작하는 냉각팬은 소음을 최소화하고 소비전력을 줄이기 위해서 설계되
어 있습니다.
MOS FET
파워
반도체 소자
부품의
진보에 의해 인버터의 성능이 향상되고 있습니다
.
우수한 성능의 파워 반도체
MOS FET
를 출력부품을 사용하여
보다 높은 전압에서
PWM
스위칭 출력이 향상 되었으며 이것에 의해 보다
좋은 성능 과 효율 및 저비용으로 실현 되었습니다
.
높은 서지 용량과 완벽한 입력과 출력의 절연 설계
모든
로얄인버터는 완벽한 절연을 위하여
1차측
DC
전원과
2차측
AC
전원을
PCB
설계에서 분리하여 기기의 파손을 방지 하였습니다
.
또한, 높은 기동전류의 부하에서도 순간적인 고 용량 서지출력의 범위를 최대한 커버 하기
위하여 높은 서지
용량으로 설계되어 불 필요한 고 출력 인버터를 구입하지 않아도 순간의 서지 출력 범위
이내라면 사용이 가능합니다
.
넓은 응용범위
1.
작업차량
,
RV
차
,
특수 차량
, 캠핑카. 노점 영업차량, 야외
이벤트 행사장, 출장 작업차량.
선박에서 작업용. 발전기 대용, 무소음으로 작업, 매연 없이 조용한 작
업.
2.
공공 전력 공급이 없는 장소에서의 전원
.
공사현장에서 각종 전기공구 및 전기, 전자 제품 사용.
3.
공업적 용도
.
산업적 전기 사용, 군용 전원장치.
무 정전에 대비한 비상 전기공급.
4.
선박
,
레저 보트
,
캠핑장 전원
.
비상 통신 전원용. 차량에서 영업, 이동차량
업무용, 냉동차량용 전원.
5.
대형 배터리를 이용한 장시간 전력 백업 시스템
. 독립형 전원 장치 용도.
6. 태양광 가로등 및 전기장치에 사용 사용. ( 단. 무전극등 과 나트륨 등에는 사용금지 )
다양한
보호회로
인버터
내부에 완벽한 보호 기능을 탑재하여 사용자가 안심하고 사용 할 수 있도록 하였습니다
.
대표적인
보호기능으로 저 전압 ,
과전압
,
과부하
,
과열, 합선 보호기능
.
또한
,
사용자가
AC
출력단자에 배선 실수의 보호를 위하여 역 극성
차단과 합선 보호기능을 탑재 하였습니다
.
사용자의
배선 실수에 의한 사고를 방지하고 제품에 파손을 방지하는 기술 입니다
.
배터리
순간 저 전압 감지 인버터
자동 복귀 회로
차량의 시동 시 발생되는 배터리 저 전압에 의한 인버터의 자동차단 회로를 배터리의 순간적인 방전
을 자동으로 감지하여 인버터를 자동 복귀하는 최신
회로를 추가하여 순간적인 방전 혹은 순간적인 과부하에 의한 차단을 자동으로 복귀하도록 하였습니
다
.
이 자동 복귀 기능을 간단하게 응용 한다면
사람이 관리하기 힘든 곳에 설치된 무인으로 동작하는 장치
등에
매우 효과적으로 응용하여 사용이 가능한 로얄인버터의 최신 설계방법 입니다
.
Description:
Convert 12V/ 24Vdc to 220Vac, so that you can use whatever
electric appliances in your car, caravan, marine or at home
where you cannot get domestic power. ~ Power it UP wherever you
go ~
~여러분께서
로얄인버터만 있다면 어느 곳에 있든지 항상 전기를 사용하실 수 있습니다!
~
Specifications:
제품 규격
|
Model No. ( PM-0350AHU-xx
) |
PM-A-0350AHU-12
12V 제품 |
PM-A-
0350AHU-24
24V 제품 |
Output power continuous
정격출력용량 |
350W
|
350W
|
Instant Surge
최대 기동출력용량 |
700W
|
700W
|
Standby Current
무 부하 소비전류 |
<
0.32A |
<
0.2A |
DC Input Voltage
DC 입력 전압 |
10~15V |
20~30V |
AC Output Voltage
AC 출력 전압 |
220Vac |
220Vac
|
Regulation
출력전압 변동률 |
+
5% |
+
5% |
Output frequency
출력 주파수 |
60Hz
+ 0.05% |
60Hz
+ 0.05% |
Efficiency
변환 효율 |
> 90% |
> 90% |
Low Battery Alarm
DC 입력 저 전압 경보 |
<
10.5V ± 0.5VDC |
<
21.5V ± 0.5VDC |
Low Battery Alarm & Shut-Down
DC 입력 저 전압 경보 와 차단 |
<
9.5V ± 0.5VDC |
<
20.5V ± 0.5VDC |
Over Heating Alarm
과열 경보 |
> 60℃
|
> 60℃
|
Over Heating Alarm &
Shut-Down
과열 경보 와 차단 |
> 65℃
|
> 65℃
|
Over Load Alarm
과 부하 경보 |
> 350W |
> 350W |
Over Load Alarm & Shut-Down
과 부하 경보 와 차단 |
>
400W |
>
400W |
Input Low Voltage Protection
DC 입력 저 전압 차단 |
Yes
|
Yes
|
Soft Start
초기 부드러운 기동 |
Yes
|
Yes |
DC/AC Isolated
DC 전압 과 출력 전압 의 절연 |
Yes |
Yes |
AVR Design
출력 전압 자동 조절 회로 |
Yes
|
Yes
|
Output Short Circuit
Protection
출력 전압 합선 차단 회로 |
Yes
|
Yes
|
Auto Temperature Control Fan
자동 온도 조절 냉각 팬 |
Yes
|
Yes
|
Reverse Polarity Protection
DC 전압 역 접속 차단 |
Yes
(By Fuse) |
Yes
(By Fuse) |
|
Fuse (
역 접속 차단 퓨즈 ) |
40A *
1pcs |
20A *
1pcs |
Dimensions (L x W x H mm)
크기 ( 길이x 넓이x 높이 ) |
173
* 97 * 55 |
173 * 97 * 55 |
Gross weight (by Kg/s)
중량 ( kg ) |
0.7 |
0.7
|
|
Accessory (
기본 제공 케이블 1m ) |
Cigar Plug & Alligator Clip |
Cigar Plug & Alligator Clip |
Output Waveform
(Modified sine wave)
출력 파형 ( 유사 정현파 ) |
 |
|
|
디자인 및 제품사양은 성능향상을 위하여 예고 없이 변경될 수 있습니다.
