태양광 충전기

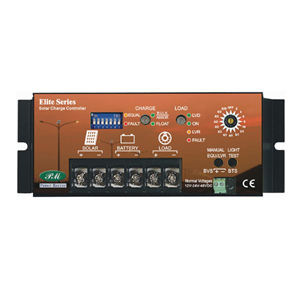

모델명: PM-SCC-20AE
1.정격 충전 전류 용량 20A, 시스템 정격전압 12V,
24V, 48V 사용자 설정 가능.
2.야간 전등 부하 자동 제어 기능, 배터리 충전 전압 사용자 조정가능.
3.부하를 조절할 수 있는 소형
고효율 태양광 충전기
4.자동 조명 컨트롤 기능을 위해 첨단 마이크로 컨트롤러를 갖는
Burget 시리즈
디자인을 통합
5.전문가와 소비자 모두에게 적용할 수 있는 세계를 리드하는 소형 태양광 충전 컨트롤러
6.태양전지판(
PV )을 이용해 낮과 밤을 검사하는 스마트한 디자인,
7.12/ 24/ 48 Vdc 배터리 시스템에 모두 사용이 가능함.
 |
|
|
|
|
|
|
|
|
|
|
|
제품 특징
*
100% 에폭시 몰드 상태로 방수, 방습
* 정확한
0부터 100%까지의
PWM 듀티 사이클
* 셋
포인트 정확도 50mV까지
*
25% 과부하에 대한 정격
* 해양
정격(marine rated) 터미널/ 양극
처리
알루미늄 케이스
* 배터리
온도 보상
*
8가지 타입의 충전 커브 선택
*
LED 표시의 다양한 충전및 LVD 표시
*
마이크로 컨트롤러 디지털 정확성
*
16가지의 필드 적용 조명 컨트롤 선택
*
특수 온/오프/온 기능들
*
수동 부하 테스트 기능( 가로등 설치 후 점등 시험 )
*
LVD 오버라이드 보호
*
태양전지(PV)를 이용한 낮과 밤 검사
*
12/24/48 Vdc 시스템 전압을 자유롭게 설정
*
30 Amps 모델의 선택 가능한 LCD 리모트 패널
1.
완벽한 태양광 충전과 배터리 충전 시스템 전압의 자유로운 설정.
0 ~ 100% 의 PWM 충전에
의해, 배터리의 완전 충전을 실시하며, 에폭시를 채운 솔리드스테이트 구조로 완벽한
디지털 마이크로 제어기에 의한 완벽한 충전!
배터리 충전 시스템 전압을 12V, 24V, 48Vdc 중에 사용자가 자유롭게 선택하여 사용 할 수 있습니
다.
배터리의
종류에 따라서 충전 전압을 자유롭게 설정이 가능합니다.
2.
태양광 가로등의 점등의 시간조절을 16 종류를 선택하여 설정가능
태양 전지판( P.V )의 발전 상태로부터 일몰/
일출 시간을 감지해, 자동적으로
태양광 가로등을 제어합니다.
16단계의 라이팅 제어 기능을 탑재하여 사용자가 다양한 방법으로 태양광 가로등 제어를 할
수 있습니다.
3. 배터리
충전전압 선택 및 배터리 종류의 선택 모드
밀폐형, 비밀폐형의 배터리와 딥싸이클 배터리를
선택할 수 있습니다.
배터리의 특성에 맞게 8종류의 배터리 충전전압을 조정할 수 있습니다.
4. 부하제어 모드의 저전압( LVD ) 와 복귀전
압 (
LVR )을 조정
가능
부하제어 모드에서 배터리 저전압에
의한 부하의 차단과 부하의 자동 재 접속을 설정 할 수 있습니다.
5. 자동 온도 보정
전면에 외부온도를 감지하는 온도센서를
내장하여 배터리의 온도 보정을 합니다.
5. LCD표시 전면조작판 ( 옵션 )
30
Amps 모델에 대한 선택이 가능한
LCD 리모트 패널
 |
|
 |
|
본체 전면 우측의 다이얼 스위치를 설정하는 것으로써, 아래와 같은 16 종류의 모드로, 야간 타
이머
운용이 가능합니다. |
|
·
OFF
2
HOURS ON
4 HOURS ON
6 HOURS ON
8
HOURS ON
10 HOURS
ON
2 /OFF/ 1
3 /OFF/ 1
4 /OFF/ 1
6 /OFF/ 1
2 /OFF/ 2
3 /OFF/ 2
4 /OFF/ 2
6 /OFF/ 2
DUSK-to-DAWN
|
：부하는 계속 OFF 상태 입니다.
：일몰 검출
후 2시간, 부하가 ON 됩니다.
：일몰
검출 후 4시간, 부하가 ON 됩니다.
：일몰 검출 후 6시간, 부하가 ON 됩니다.
：일몰 검출
후 8시간, 부하가 ON
됩니다.
：일몰 검출 후 10시간, 부하가 ON 됩니다.
：일몰 검출 후 2시간과 일출 전 1시
간,
부하가 ON
됩니다.
：일몰 검출 후 3시간과 일출 전 1시간, 부하가 ON 됩니다.
：일몰 검출 후 4시간
과 일출 전 1시간, 부하가 ON
됩니다.
: 일몰 검출 후 6시간과 일출 전 1시간, 부하가 ON
됩니다.
：일몰 검출 후 2시간과 일출 전 2시간,
부하가 ON
됩니다.
：일몰 검출 후 3시간과 일출 전 2시간, 부하가 ON 됩니다.
：일몰 검출 후 4시간
과 일출 전 2시간, 부하가 ON
됩니다.
: 일몰 검출 후 6시간과 일출 전 2시간, 부하가 ON
됩니다.
：일몰 검출 후, 일출까지의 사이, 부하가 ON 됩니
다.
| |
|
Specifications:
|
MODEL |
PM-SCC-20AE |
|
ELECTRICAL |
|
System
voltage ratings |
12, 24,
or 48 Vdc |
|
Current
ratings-Battery
Charge Control |
20A |
|
Current
ratings-Load
Control/
Lighting Control |
20A |
|
Accuracy |
12/24V:≤
0.1 % ± 50 mV
48V:≤0.1 % ± 100 mV |
|
Min.
voltage to operate
|
9 V
|
|
Max.
solar array Voc |
140 V
|
|
Max.
operating voltage
|
68 V
|
|
Total
current consumption
|
While
operating -25mA, at idle
-3mA |
|
High temp
shutdown |
90°C
disconnect solar
90°C disconnect load /
diversion load
70°C reconnect solar / load
/ diversion load |
|
LVD |
11.1V
(initial setting)
User select: 10.5V, 11.3V,
11.5V, 11.7V, 11.9V, 12.1V,
12.3V for 12V system
Twice or four times of 12V
is for 24V and 48V system |
|
LVR |
12.6V
(initial setting)
User select: 12.0, 12.8V,
13.0V, 13.2V, 13.4, 13.6,
13.8 for 12V system
Twice or four times of 12V
is for 24V and 48V system |
|
Overload
Capacity |
150% of
rated current for transient
surge |
|
BATTERY CHARGING / Built-in
BTS |
|
Charge
algorithm
|
PWM,
constant voltage
|
|
Temp
comp. coefficient
|
-5mV/°C /
cell (25°C ref)
|
|
Temp
comp. range
|
0°C to
+50°C
|
|
Temp
comp. setpoints
|
PWM,
float, equalize (with BTS) |
|
MECHANICAL |
|
|
Dimensions (L x W x H mm)
|
168 x 65
x 35 |
|
Weight
|
0.4 Kgs
|
|
Power
terminals |
20A Rated |
|
ENVIRONMENTAL |
|
Ambient
temperature |
-40 to
+45°C |
|
Storage
temperature |
-55 to
+85°C |
|
Humidity
|
100% (NC)
|
|
Enclosure
|
Indoor &
vented, (powder coated
steel) |
|
| |
|
|
|
|
PM PM-SCC-10AE, PM-SCC-20AE,
PM-SCC-30AE Mounting Dimension
Unit: mm
|
Length
Model
|
L |
L1 |
|
PM-SCC-10AE
PM-SCC-20AE |
168 mm |
161 mm |
|
PM-SCC-30AE |
236 mm |
229 mm |
RP-Elite Remote Panel Dimension
라이팅 기능의 대하여
낮과 밤에 대한
자
동 감지기
엘리트(Elite)
태양광충전기는 솔라 어레이를 사용해서 낮과 밤을 감지한다.
밤으로의 전환은 2퍼센트 미만의 솔라 절연 레벨을 요구한
다.
낮으로의 재 전환은 높은 솔라 어레이 오픈 서킷 전압을 요구한다.
이 두개의 상태
변화는 변화 전에 10분의 연속 변환 값을 요구한다.
이런 제약은 번개나 어두운 폭풍 구름으로 인한 잘못된 변환을 막기 위함이다.
솔라 충전 컨트롤러는 켜지기까지 10분 늦고 또한 멈추기까
지
10분 늦는다.
|
|
|
|
| |
|
