| UP2000-12 : 2000W 12Vdc
Pure Sine
Wave Inverter + 3-Way AC
Charger + Fast action AC synchronized transfer switch |
|

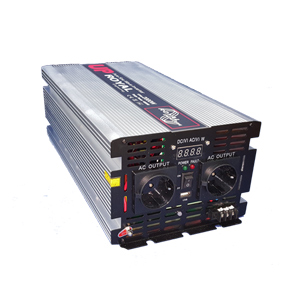

| Front Panel | | Back Panel | | Accessory |  | Remote Control
별도
|
|
|
 제품 특징
*
순수한 사인파 출력 ( THD <3 % )
* 3 단계 고효율 자동 배터리 충전기 내장,( 인버터가 충전하는 동안에도 부하를 사용 할 수 있습 니다. )
* 초고속
스위칭 시간으로 로 출력 전원 자동 전환.( UPS 모드 )
* 소프트 스타트
기술로 인버터 수명 연장.
* 고효율 정격 출력
용량 - 배터리의 가용 전력을 100 % 충분한 전력으 로 변환합니다 .
* 좋은 방열 및 강한
내 충격성을 가진 알루미늄 케이 스..
* USB 충전 포트
: 5Vdc 1A 출력 전원은 휴대 전화, 노 트북, LED등, 블루투스 기기 등에 사용
합니다.
* 전원
및 보호 회로를 위한 LED 표시기와 파워
*
디지털 메터 표시.( AC 출력전압, 배터리전압, 부하소비전력 )
* 온도 및 부하에 따라서 자동으로 동작하는 지능형 냉각팬
*
1000W - 6000W 인버터용 무선 리모컨 (옵션)
* 인버터의 ON / OFF를 쉽게 할
수 있도록 외부 전원 스위치 와 무선 리모컨 을 쉽게 연결 할 수 있도 록
* 외부 터미널 단자대를 인버터에 전면에 설
치.
|
|
|
UP시리즈 제품 소개
로얄엔지니어링의 UP시리즈 인버터는 내부에 순수 사인파 인버터, AC 배터리 충전기, AC 전원 자동 전환 스위치
를 하나의 완벽한 시스템으로
결합한 제품입니다.
기존의 순수 정현파 인버터에 고효율 AC 충전기 와 Fast act action AC
synchronized transfer
switch ( UPS Fast action AC synchronized transfer switch ( UPS모드 )를
탑재하면서 우수한 성능에 저 가격 을 실
현.
로얄 정현파 인버터는 소비자께 서 필요한 모든 든 든 든 장치를 하나의 시스
템에 모두 장착하여 콤팩트 하게 제작이
되었으며, 고기능 고효율을 완벽하게 수행하여 순수 정현파 인버터를 요구하
는 소비자의 요구를 만족하게 하면서 내장된3-WAY
Charger는 배터리를 완전하게 배터리 상태를 체크하여 자동 충전을 수행하
며 AC 전원 자 동 전환 장치의Fast action
AC synchronized transfer switch 는 완벽하게 상용 전원 AC220V 의 동작을
감지하여 자동 동 동
동으로 전환하여 UPS 모드를 훌륭하게 수행합니다.
UP시리즈 인버터는 평상 시는
배터리의 전력으로 AC 전기로 변환하여 가정용 전기로 사용하는 모 든 제품
에 전원을
공급을 합니다
UP
시
리즈
인버터는 가정용 AC전원 연결되면 인버터는 가정용 전원의 품질을 10초 이
내 검사하고 정상적인 전원이
확인 되면 인버터는
즉시 출력 소켓에 가정용 전원을 공급하고, 동시에 가정 용 전원으로 내부 충
전기를 통하여 배터리를 충전합니다.
사용중인 UP시리즈 인버터
에
가정용 AC 전원이 분리되면 초고속으로 인버터는 DC 배터리 전원을 AC 전기
로 변환하여 부하에 공급합니다. |
|
| 인버터의 전원을 켜고 끄기 편하도록 외부 스위치를 연결 할 수 있도
록 인버터 의 전면에
외부 연결 단자대를 부착하여 스위치 혹은 무선 리모컨을 연결 할 수 있도록
하였습니다.
로얄 정현파 인버터는 1000W이상 모델에는 모두 외 부 단자대가 설
치 되어 있습니
다. |
|
| |
UPS( 무 정전 기능) Mode
UP시리즈에 Fast action AC synchronized transfer switch 기능을 내장하여
AC 상용 전원으로
이용하는 모든 제품에 정전 시 비상용 전원으로 도 사용이 가능합니
다.
UPS 전원 전환 장치는 자동으로 동작하며 인버터와
배터리 충전기를 제어합니다.
UP시리즈에 내장 된 전력 대기 시스템이
AC 입력 전원을 상시 감지하고 있다가 AC 전원이
공급되면 초 고속으로
감지 하여 DC 배터리 전원에 충전을 시작하며 인버터의 동 동 동 동작은 정지
하고 상용 전원에 의해서 부하를 동작 시킵니다.
만일, AC 전원을 차단하면 인버터는 즉시 AC220V를 출력하여 정전 시 피해
를 줄 수 있는 장치에 전원 을 공급하여
비상시 매우 유효하게 사용할 수 있습니
다. |
UP시리즈 인버터의 상용전원으로 동작상태 ( 220Vac 모드 ) |
| | UP시리 즈
인버터의
상용전원이 중단된 상태 ( 인 버터 모드 )
|
|
내장된 3-Way 배터 리 충전기
마이크로 프로세서 회로 에 의해 정확한 3- WAY 충전방식은 배터리를 완전하
게 자동으로 풀 충전합 니다.
만 충전 후도
충전을 정지하지 않고, 배터리의 자연 방전량을 마이크로 프로세서가 감지하
여, 미세 전류로 플로트 충전 합니다.
고급 기술로 생산 된 AC – DC
Automatic Battery
Charger
는 배터리의 전극 상태를 항상 활성화 한 상태가 유지되도록 하여 배터리의 수
명을 늘려줍니다.
고 능률 충전
1. 일정 전압에 의한 흡수 충 전.
2. 일정 전류에 의한 벌크 충전.
3. 일정 전압과 미소 전류에 의한 플로트
충전 |
Pure Sine wave 출력
| 마이크 로 컴퓨터 제어회로에서 순 순 순 순수
정현
파를
생성하며 일반 가정에 공급되고 있는 상용 전원의 파 형과 동일하
며, 전등, 냉장고, 전자렌지, 모터부하,전열선,
에어컨등과 노이즈에 민감한 의료기 기, 통신기기, 사 무용기 기,
음향기기와 같이 정밀한 전기, 전자제품에 사용이 가능하며
계단파 인버터( 유사정현파 인버터 ) 에 비하여 대단히 안정적인
고효율 인버터입니다.
|
|
높은 서지 용량과 완벽한 입력과 출력의 절연 설계
로얄엔지니어링의 모든 인버터 는 완벽한 절 연
을
위하여 1
차측 DC 전원과 2차측 AC 전원을 PCB 설계에서 분리하여 기기의 파손을 방
지 하였습니다.
또한, 높은 기동전류의
부하에서도 순간적인 고 용량 서지출력의 범위를 최대 한 커버 하기 기 기 기
위하여 높은 서지 용량으로 설계되어 불 필요한 고
출력 인버터를 구입하지 않아도 순간의 서지 출력 범위 이내라면 사 용이 가능
합니다.
|
넓은 응용범위 1.
산업 설비 : 태
양 에너지
시스템, 태양광 가로등 시스템, 모터 제어 전원장치, 무 정전
교통 신호등.
2.
여행용 장비 :
차량,
구급차, RV, 보트, 캬라반, 캠핑카, 캠핑 트레일러, 선박 통신전원,
3.
사무용품 : 컴
퓨터,
프린터, 스캐너, 디지털 카메라. 오디오 시스템, 액정 TV, 프로젝터
등 .
4. 가정용
전기 기기 : 선풍기, 진공 청소기, 에어컨, 조명, 전자 레인지, 냉장고 등
5. 전동
공구 : 펌프, 전
기톱,
전기드릴, 펀칭기계, 에어콤푸레샤, 양수모터, 전동 공구류, 용 접기기 등 <
6. 수족관, 횟집, 아이스크림 상 점의 정전 시 예비전원. 대형 배터리를 이용
한 장시간 전력 백업 시스템. |
보호회로 인버터 내부에 완벽한 보호 기능 을 탑재하여
여
사용자가
안심하고 사용 할 수 있도록 하였습니다.
대표적인 보호기능으로 저전압,
과전압, 보호기능, 과부하, 과열 보호기능,
합선보호기능.
또한, 사용자가 배터리 단자에 배선 실수의 보호를 위하여
역 극성 보호기능 을 탑재 하였습니다.
전자식 보호 기능
전자식 보호 : 충전기 과충전 차단, 과부하 차단,
과열 차단, 과전압 차단. 저전압 차단, 단락(합선 ) 차단 .
퓨즈 보호 : 역
접속 극성 차단
| | Specifications: 제품 규격
| | 모델 | UP2000-
12 | UP2000-
24 | | 정격 출력 용량 | 2000W | | 최고 출력 용량 | 4000W | | 입력 전압 | DC12V | DC24V | | 출력 전압 | 220VAC 또는 230VAC ± 5 % | | 무 부하 전류 | 1.3A | 0.8A | | 출력 주파수 | 60Hz ± 0.5Hz
또는 50Hz ± 0.5Hz | | 출력 파형 | 순수 사인파 ( Pure Sine wave Inverter ) | | | | 파형 왜곡 | THD <3 % | | USB 포트 | 5V 1A | | 최대 효율 | 90 % | | KC EMC 인증 | R-REM-R8S-UP2000- 24 | | 입력 전압 범위 | 10-15.5V | 20-31V | | 저전압 경보 | 10.5 ± 0.5V | 21 ± 0.5V | | 저전압 차단 | 10 ± 0.5V | 20 ± 0.5V | | 과전압 차단 | 15.5 ± 0.5V | 31 ± 0.5V | | 저전압 복구 | 13 ± 0.5V | 24 ± 0.5V | | 과전압 복구 | 14.8V ± 0.5V | 29.5V ± 0.5V | | 보호 기능 | 전자식 보호기능 : 낮은 전압, 높은
전 압, 과부하, 과열, 단락( 합 선 )
퓨즈단선 방
식 보호 : DC 입 력 역 극성 | | 출력 전류 | 15A | 10A | | 흡수 충전 전압
| 14.6VDC | 28.8VDC | | 플로트 충전 전압
| 13.8VDC | 27.6VDC | | AC 입력 전압
범위 | 190 ~
260VAC 60Hz/ 50Hz ( 주파수는 인버터의 출력주파수
와 동 일 해야 합니다 ) | | 작동 온도 | -10 ° ~ + 50 ° | | 보관 온도 | -30 ° ~ + 70 ° | | 인버터 크기 (mm) |
396x180x128mm | | 인버터 포장 크기 (mm) |
400x245x200mm | | 순 중량 / 포장 중량 | 인버터 5.5kg
/ 인버터 박스 포장 6.9kg | | 보증 | 1 년 | | 구성 | 표준 = (
배터리 케이블, 예비 퓨즈, AC 전원 케이블 내장 )
| | 냉각 방식 | 지능형 자동 공기 냉각 방식
|
|
| 참고 : 당사의 제품은 지속적으로
업데이트됩니다. 기술 파라미터는 참고용 입니다. 실제 제품을 참조 하십시
오.
디자인 및 제품사양은 성능향상을 위하여 예 고 없이 변경 될 수 있으며, 화면
에 보이는 색상과 실제 색상은 모니터의
특성에
따라 차이가 있을 수 있습니다
|
|
로얄엔지니 어링의 로얄 정현파 인버터 제품은 사용자의 안전을 위해 국제 인
증 및 한국 인증을 받았습 니 다. | |
|
|
| |
|
