독립형 태양광 발전 시스템 소개

독립형 태양광 발전 시스템 소개

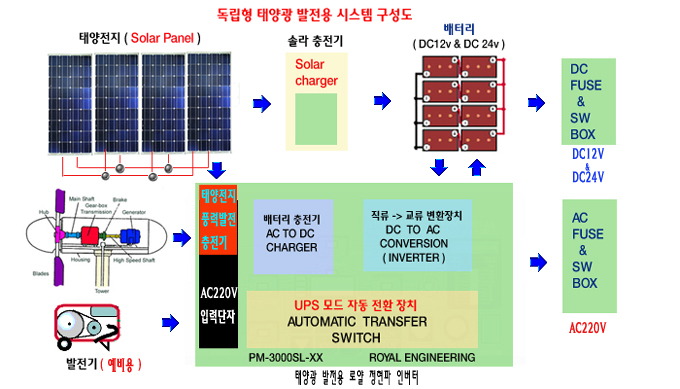

독립형 태양광 발전 시스템은, 전력회사와 전력의 주고 받음을 하지 않아 태양전지로부터의 전기만으로 시스템이 완결되고 있는 것입니다. (아래그림 참조)


태양전지
태양전지는 직류(DC:Direct Current)의 전기를 발생합니다. 직류 전기 기기는 동작하지만, 교류(AC:Alternating Current)의 전기 기기를 동작시키려면 DC-AC 인버터가 필요하게 됩니다.

battery
태양전지는 빛이 있을 때만 발전합니다. 건전지와 같이 전기를 모아 두는 기능은 없습니다. 야간이나 흐린 날에 전기를 사용하고 싶을 때는 battery(축전지)에 모아 둔 전력을 사용하게 됩니다. 안정된 태양광 발전 시스템을 구축할 때는, battery가 필요하게 됩니다. battery의 종류에는, 자동차 등에 사용하는 연축전지부터 단3, 단4건전지 등에 사용되는 nickel 수소 전지, 딥사이클 등 여러가지 타입이 있습니다.

charge 콘트롤러
battery에는 모아 둘 수 있는 전력 용량에 한계가 있습니다. 그 한계를 초월해 battery에 전기를 보내면, 사용 수명이 단축되는 것뿐만 아니라, battery 자체가 파손해 버립니다. charge 콘트롤러(충방전 콘트롤러)는 battery의 전압을 감시하고, 만충전 시에는 차단, 충전 부족에는 접속하는 동작을 자동적으로 행합니다.

DC-AC 인버터

DC-AC 인버터는 직류를 교류로 변환하는 기기입니다. 교류로 하는 것(일)에 보다 가정의 콘센트에 연결하고 있는 전기 제품(퍼스널 컴퓨터, 텔레비젼, 오디오, 통신장비, 전등 )을 사용할 수 있게 됩니다.

기타
역류 방지 다이오드
태양전지의 출력이 적을 때, battery부터 태양전지에 전류가 역류하는 것을 방지합니다.
태양전지에 내장되어 있기도 하기 때문에, 사양서를 참고로 합니다.
퓨즈
합선, 과전류에 의한 사고 발생시에 회로를 차단합니다. 퓨즈는 가능한 한 battery에 가깝게 설치합니다.
전기 제품에 내장되어
있기도 하기 때문에, 사양서를 참고로 합니다.
